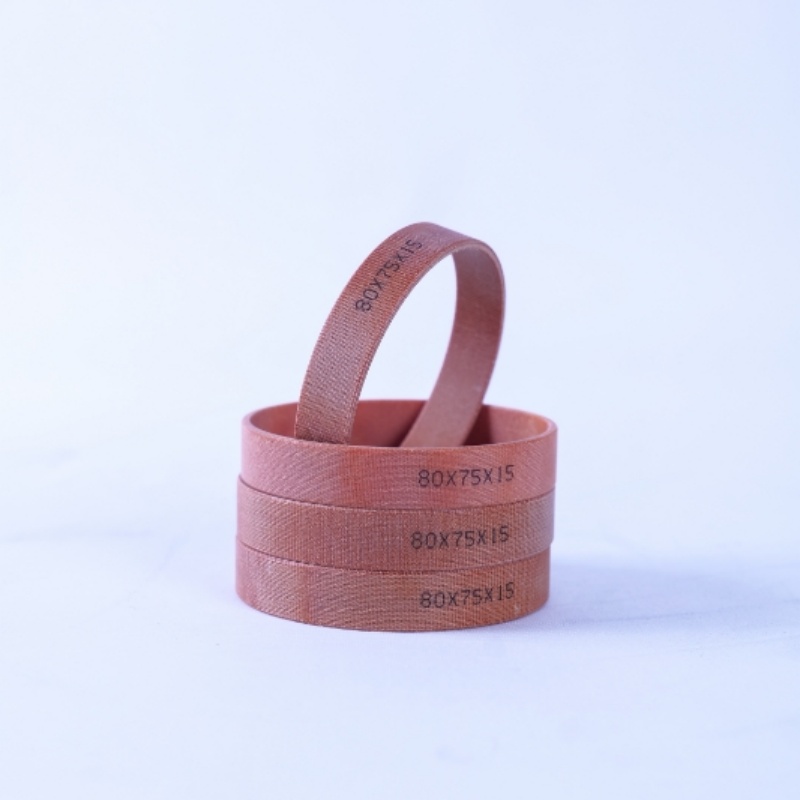

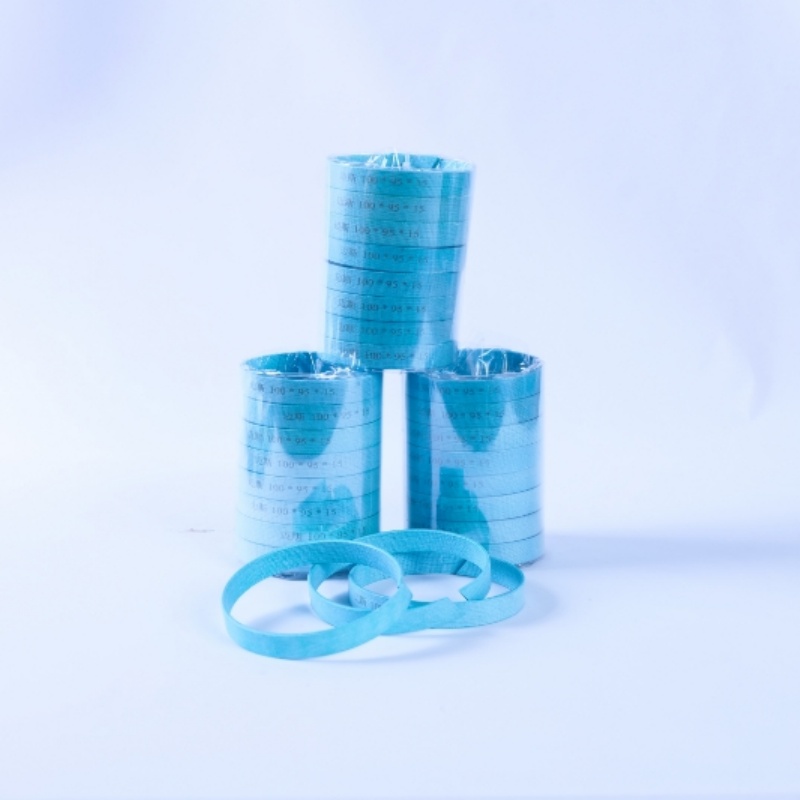

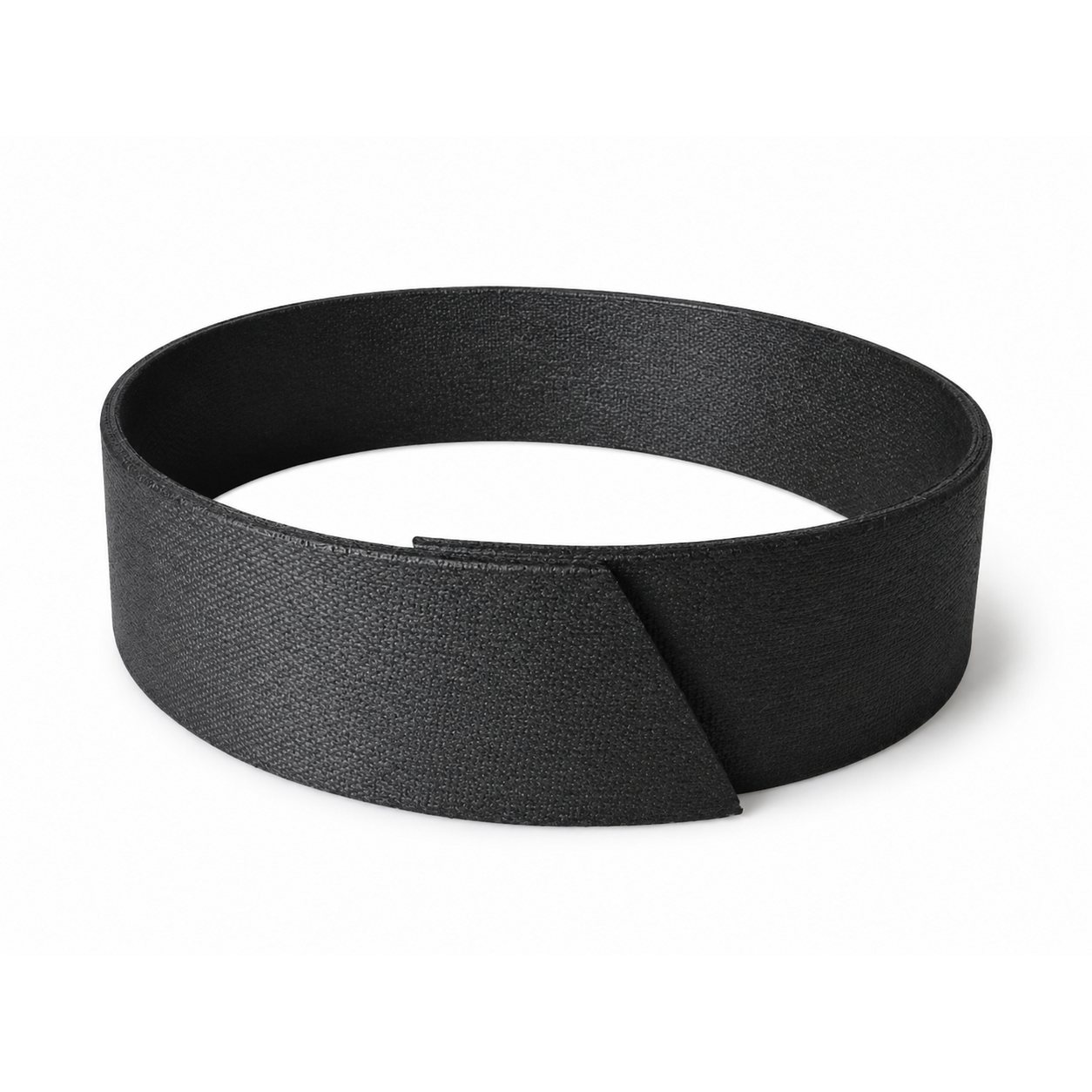

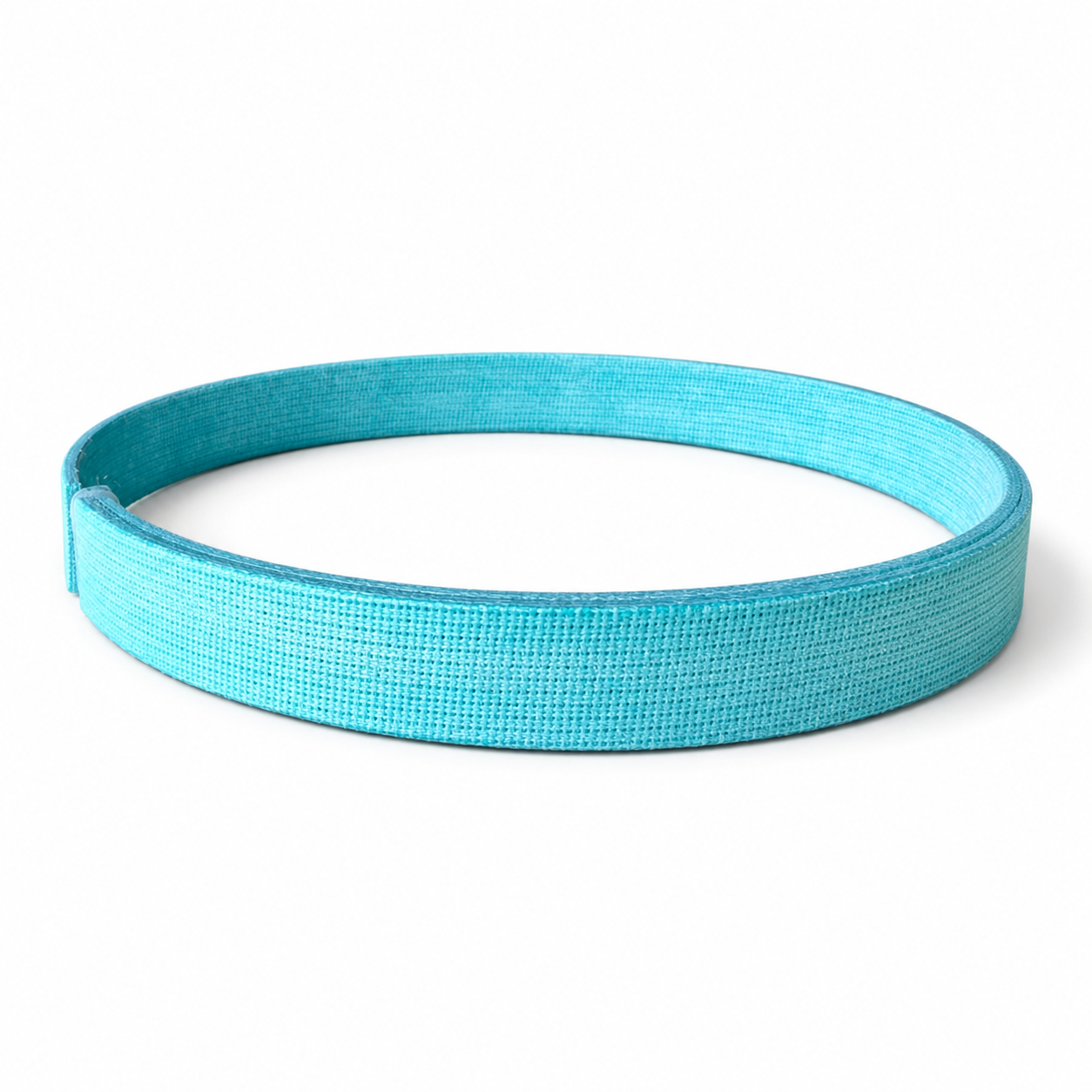

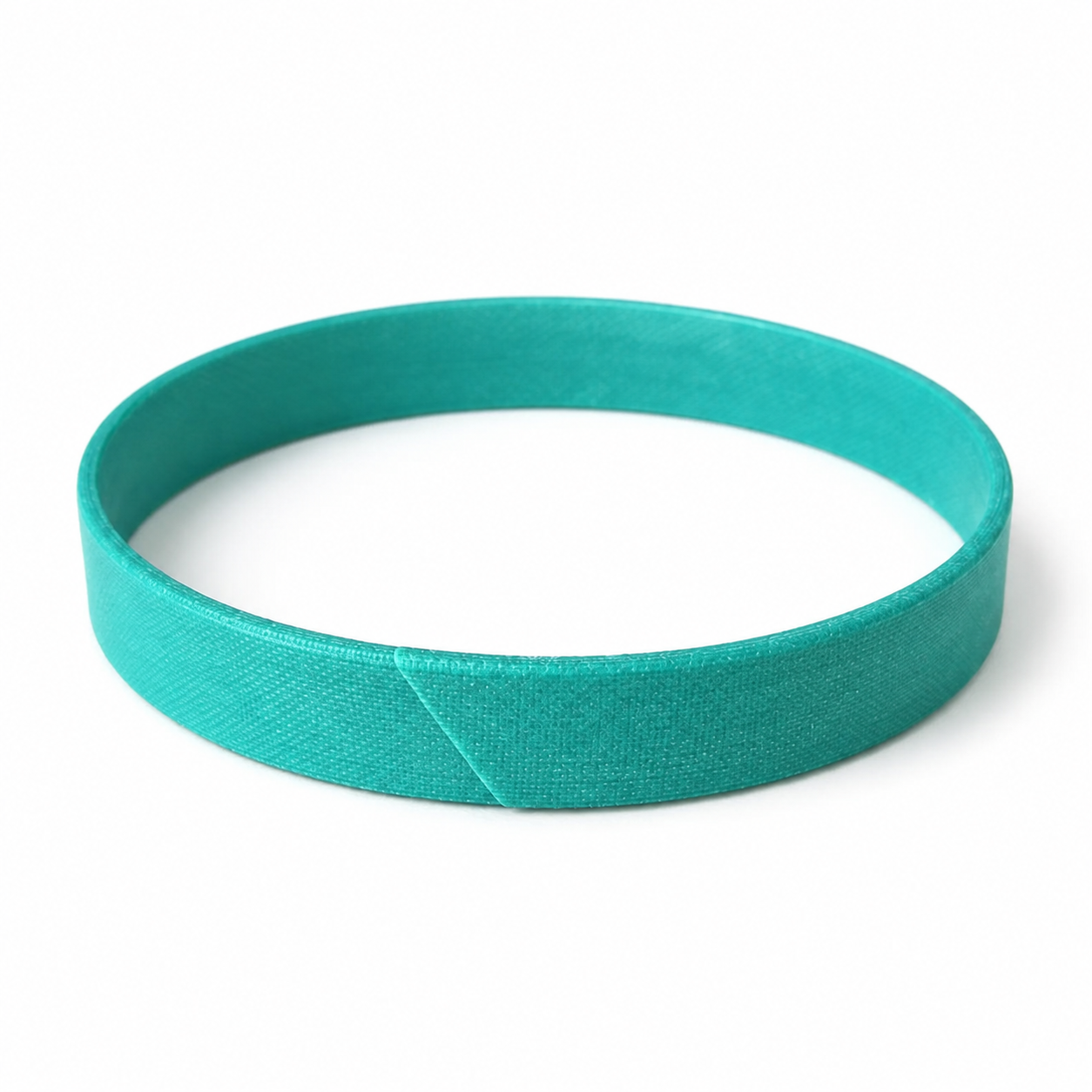

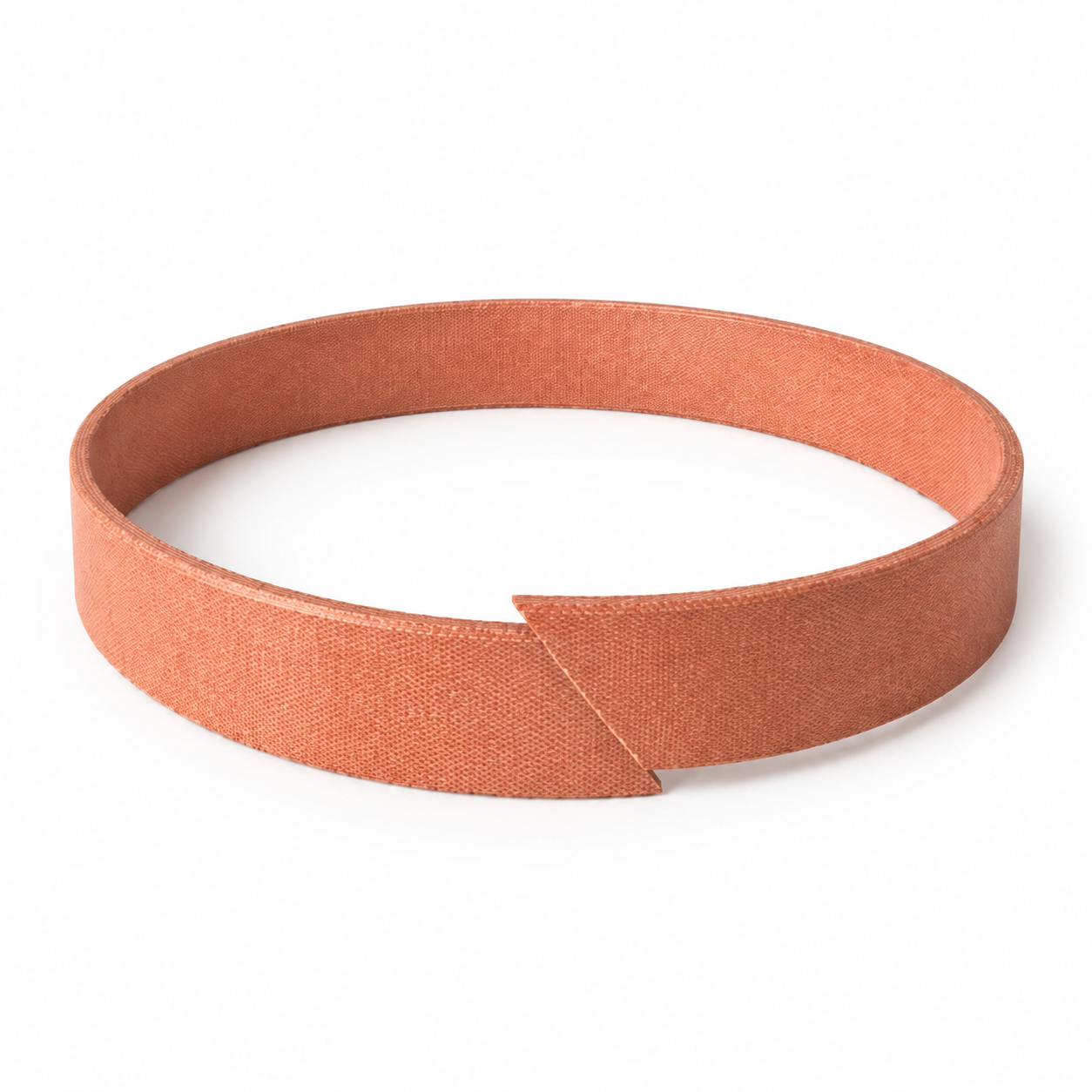

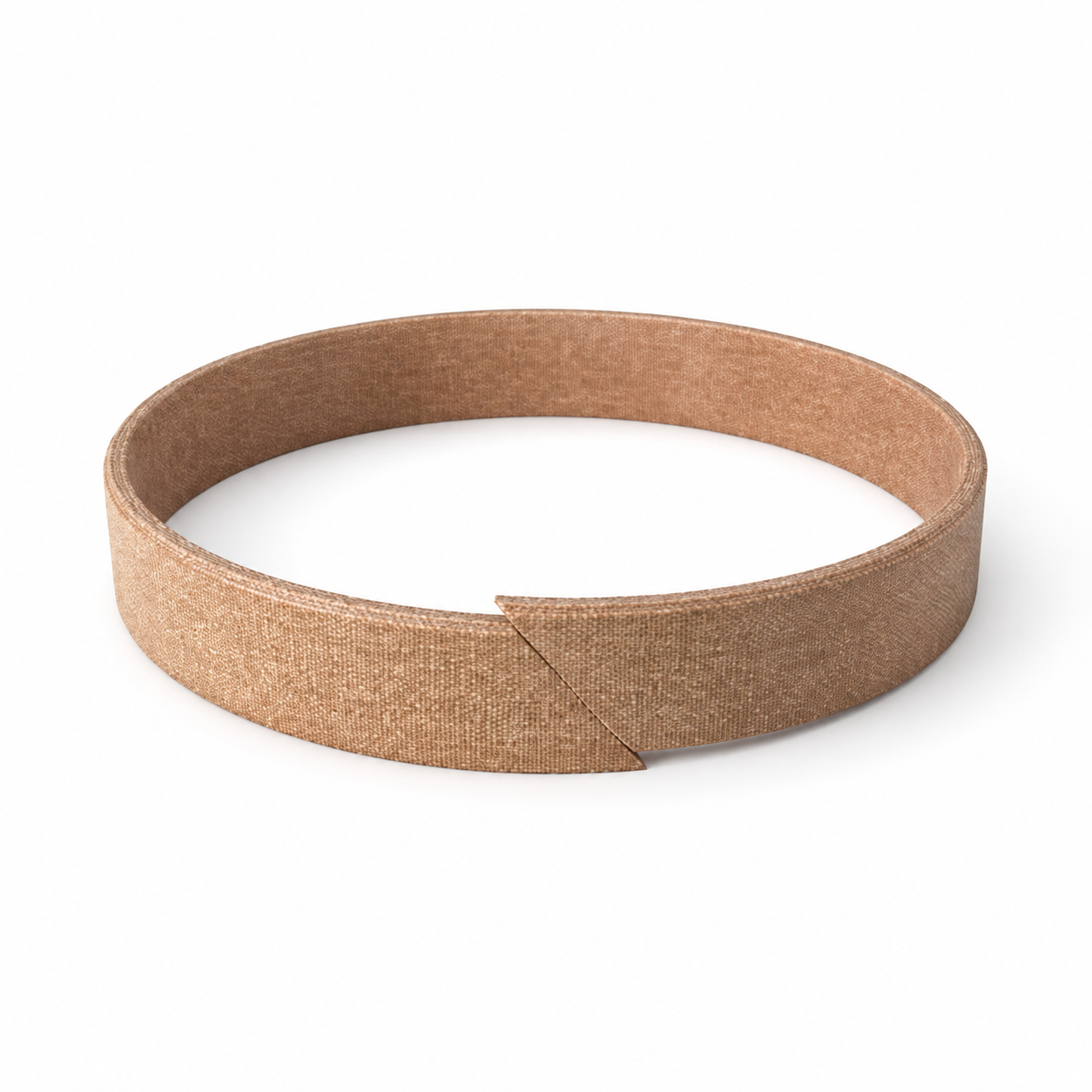

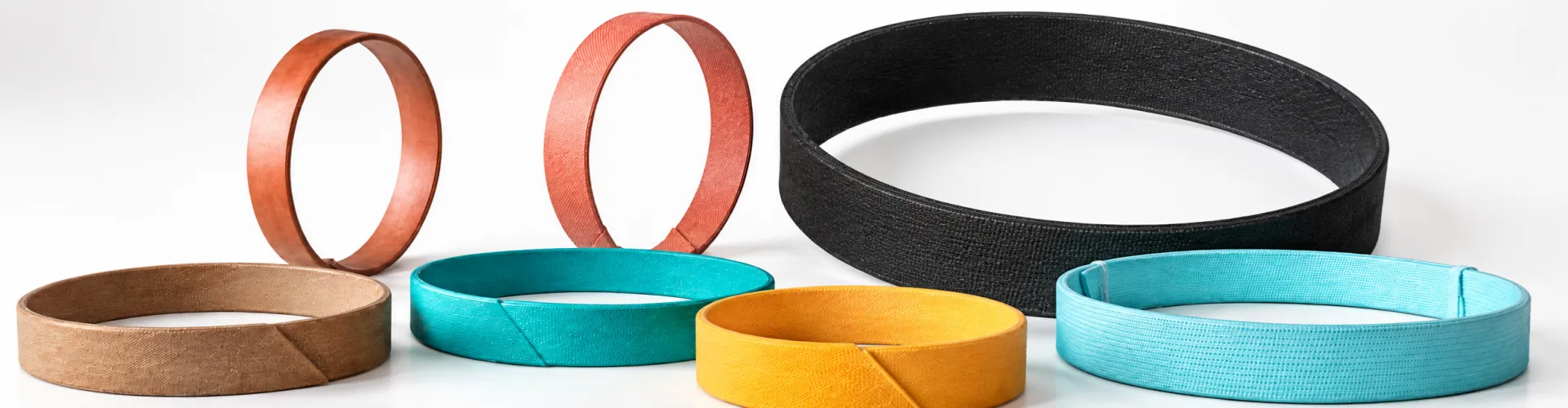

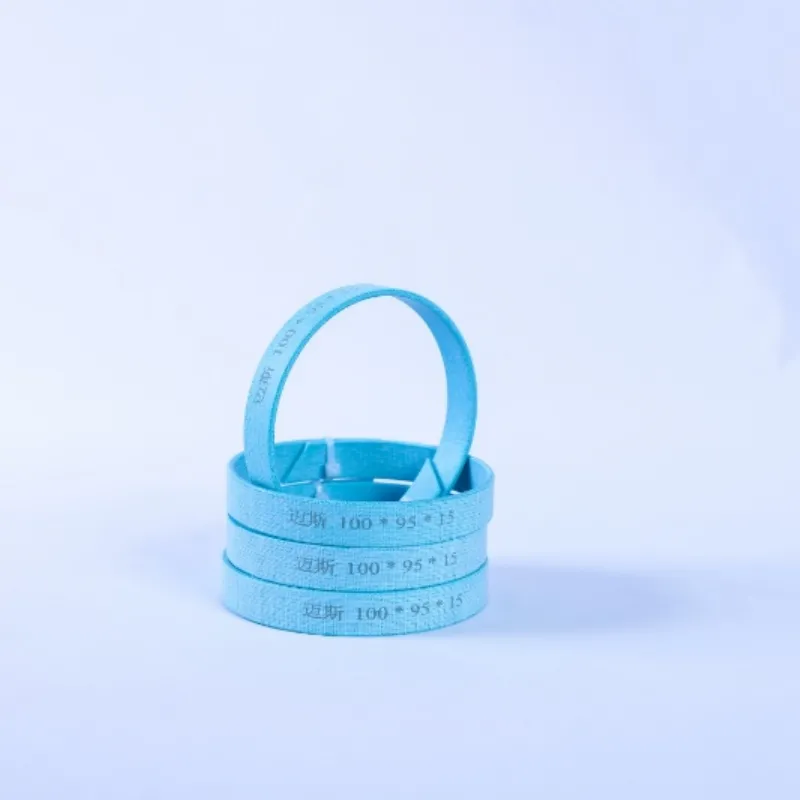

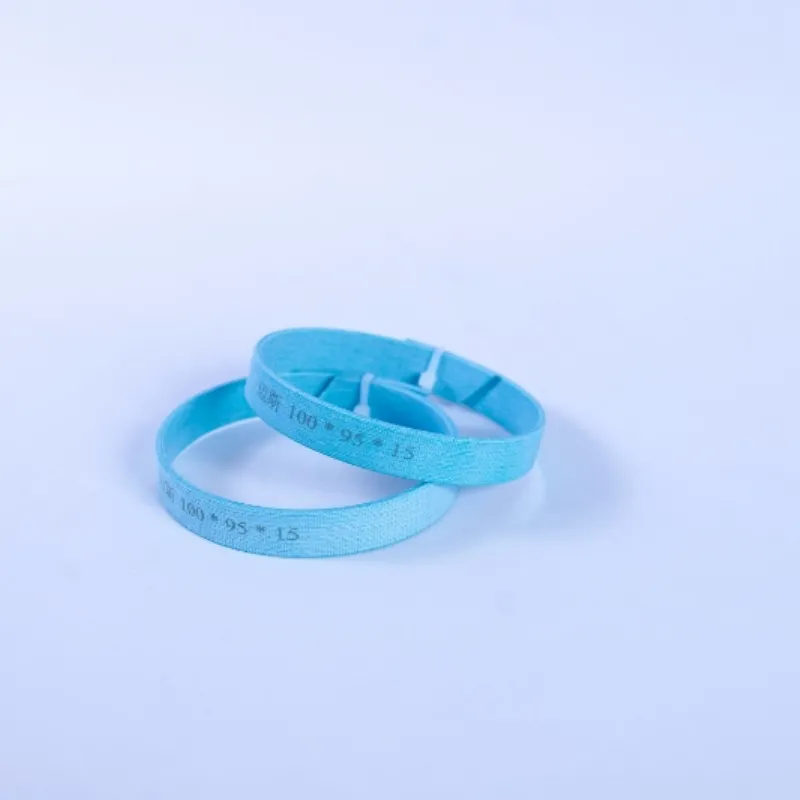

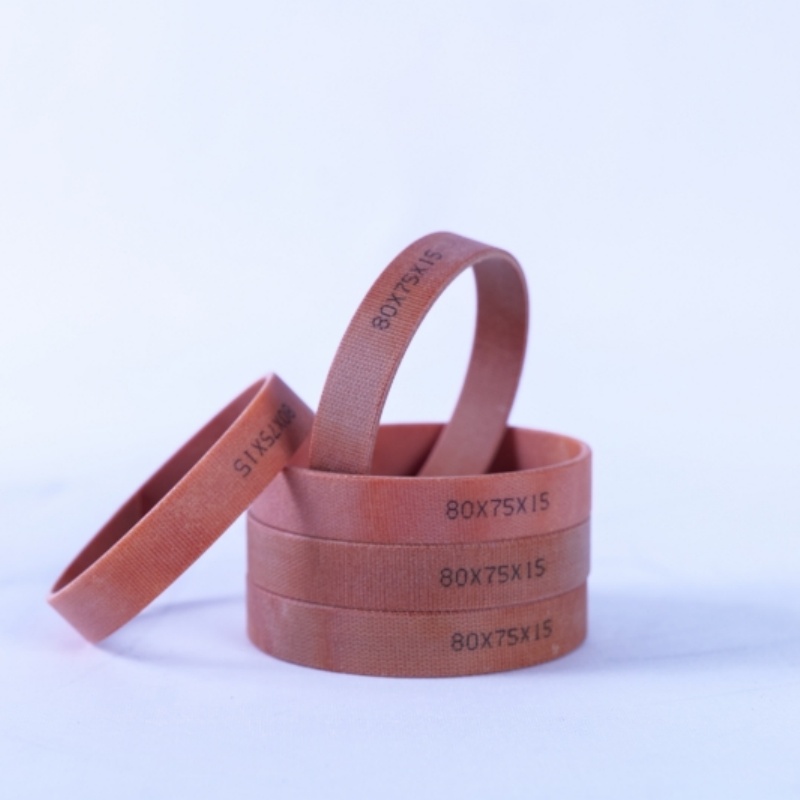

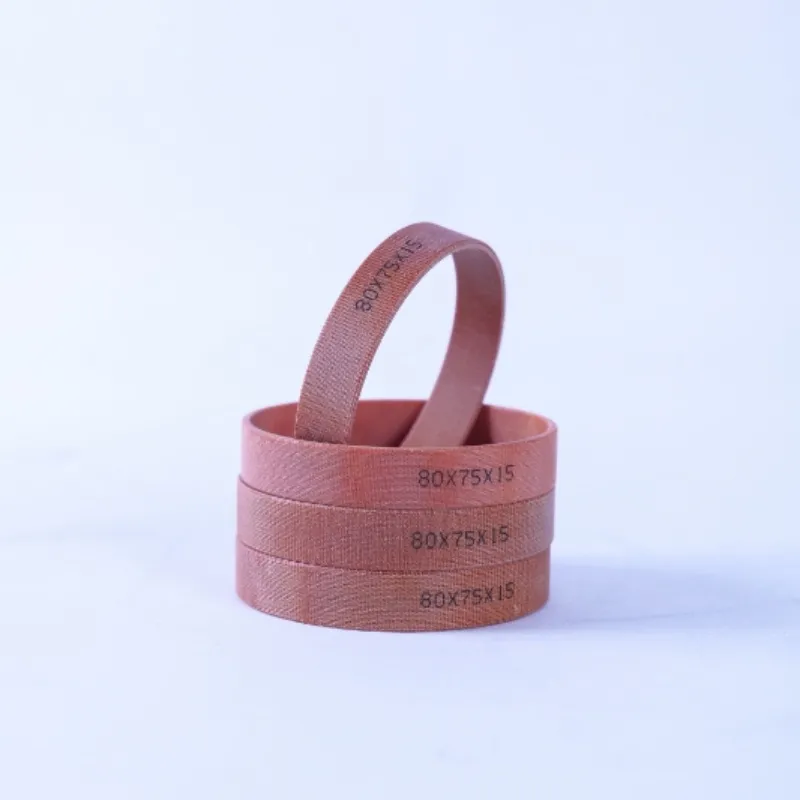

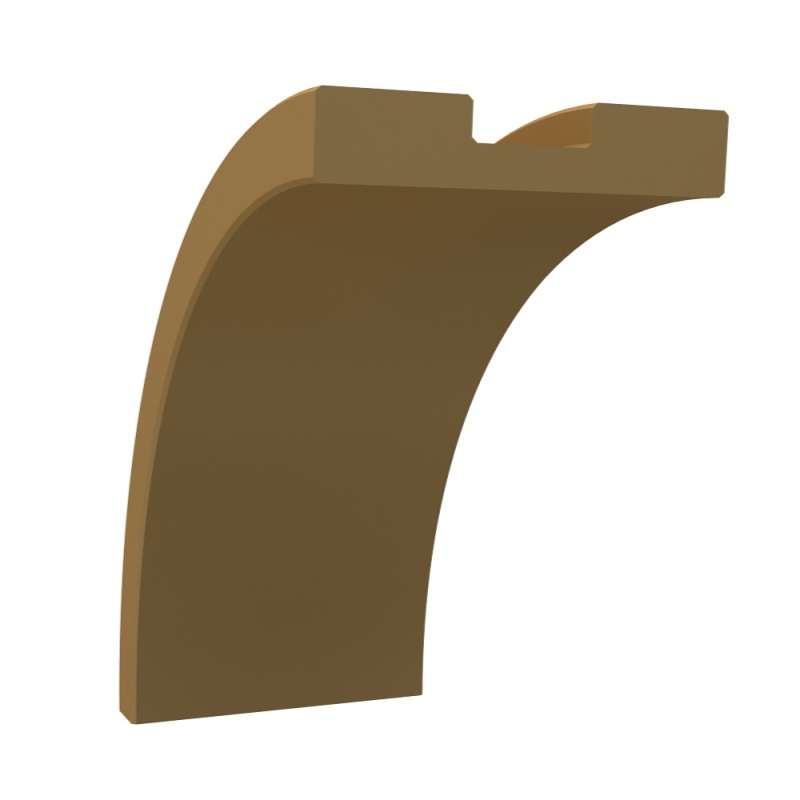

Guide Ring
The wear-resisting ring is made of PF.
Share:
Product Features
Piston lever is used with non-metal guide element.
Product Performance
Used for the metal guide element of piston lever, and is also applicable for ISO 10766 standard chambers; with high load bearing capability, it can have elasticity before reaching brittleness temperature(not plasticity), the corner-rounding processing of guide ring can avoid generation of the edge clearance "extrusion"at the half round corner of cavity groove.
Working Conditions
| Temperature | Operation Limitation | Bearing Capacity |
| -60℃~+120℃ | Linear speed≤1m/s Linear speed≤1m/s | ≤50N/mm²120℃ ≤50N/mm²below 120℃ |

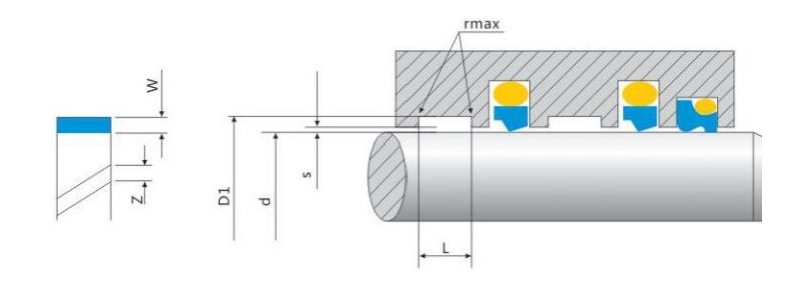

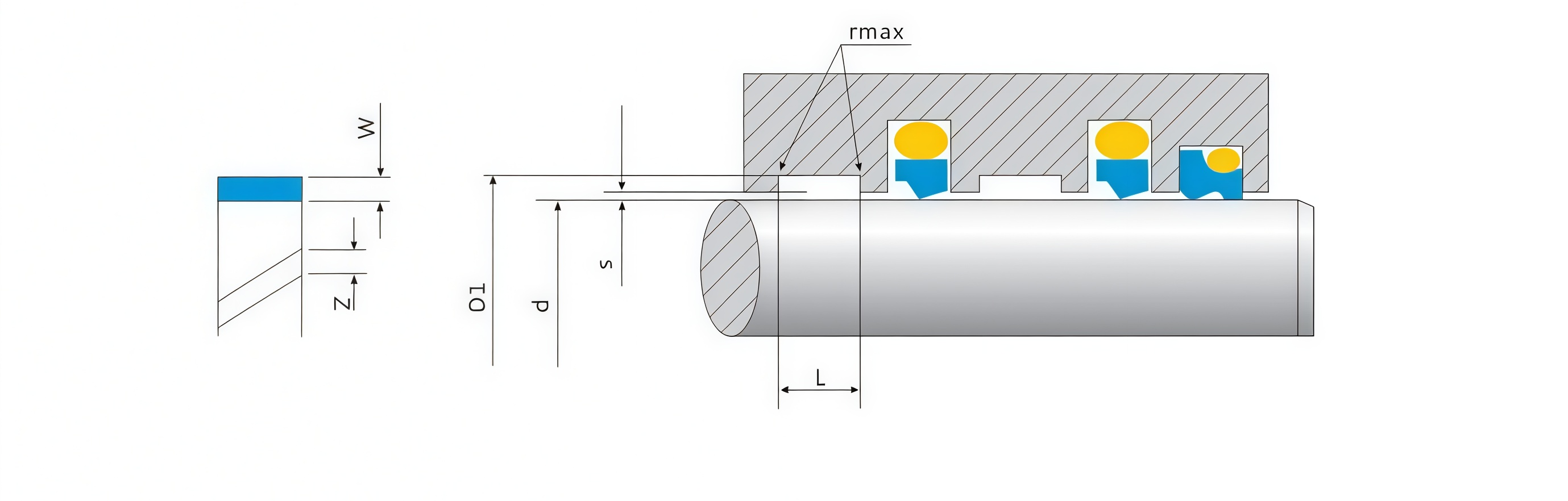

Specification Table
| Order No. | Rod Diameter | Bottom Diameter | Width | Thickness |
| d f8/h9 | D1H8 | L+0.2 | W | |
| MAIS-39-8 | 8 | 11.1 | 2.5 | 1.55 |
| MAIS-39-10 | 10 | 13.1 | 2.5 | 1.55 |
| MAIS-39-10A | 10 | 13.1 | 4 | 1.55 |
| MAIS-39-12 | 12 | 15.1 | 4 | 1.55 |
| MAIS-39-14 | 14 | 17.1 | 4 | 1.55 |
| MAIS-39-15 | 15 | 18.1 | 4 | 1.55 |
| MAIS-39-16 | 16 | 19.1 | 4 | 1.55 |
| MAIS-39-16A | 16 | 21 | 5.6 | 2.5 |
| MAIS-39-18 | 18 | 21.1 | 4 | 1.55 |
| MAIS-39-18A | 18 | 23 | 5.6 | 2.5 |
| MAIS-39-20 | 20 | 23.1 | 4 | 1.55 |
| MAIS-39-20A | 20 | 25 | 5.6 | 2.5 |
| MAIS-39-20B | 20 | 25 | 9.7 | 2.5 |
| MAIS-39-22 | 22 | 25.1 | 4 | 1.55 |
| MAIS-39-22A | 22 | 27 | 5.6 | 2.5 |
| MAIS-39-22B | 22 | 27 | 9.7 | 2.5 |
| MAIS-39-25 | 25 | 28.1 | 4 | 1.55 |
| MAIS-39-25A | 25 | 30 | 5.6 | 2.5 |
| MAIS-39-25B | 25 | 30 | 9.5 | 2.5 |
| MAIS-39-27 | 27 | 32 | 5.6 | 2.5 |
| MAIS-39-27A | 27 | 32 | 9.7 | 2.5 |
| MAIS-39-28 | 28 | 31.1 | 4 | 1.55 |
| MAIS-39-28A | 28 | 33 | 5.6 | 2.5 |
| MAIS-39-28B | 28 | 33 | 9.7 | 2.5 |
| MAIS-39-30 | 30 | 35 | 5.6 | 2.5 |
| MAIS-39-30A | 30 | 35 | 9.7 | 2.5 |
| MAIS-39-32 | 32 | 37 | 5.6 | 2.5 |
| MAIS-39-32A | 32 | 37 | 9.7 | 2.5 |
| MAIS-39-35 | 35 | 40 | 5.6 | 2.5 |
| MAIS-39-35A | 35 | 40 | 9.7 | 2.5 |
| MAIS-39-36 | 36 | 41 | 5.6 | 2.5 |
| MAIS-39-36A | 36 | 41 | 9.7 | 2.5 |
| MAIS-39-40 | 40 | 45 | 5.6 | 2.5 |
| MAIS-39-40A | 40 | 45 | 9.7 | 2.5 |
| MAIS-39-40B | 40 | 45 | 15 | 2.5 |
| MAIS-39-42 | 42 | 47 | 5.6 | 2.5 |
| MAIS-39-43 | 43 | 48 | 5.6 | 2.5 |
| MAIS-39-45 | 45 | 50 | 5.6 | 2.5 |
| MAIS-39-100A | 100 | 105 | 9.7 | 2.5 |
| MAIS-39-100B | 100 | 105 | 15 | 2.5 |
| MAIS-39-105 | 105 | 110 | 9.7 | 2.5 |
| MAIS-39-105A | 105 | 110 | 15 | 2.5 |
| MAIS-39-110 | 110 | 115 | 9.7 | 2.5 |
| MAIS-39-110A | 110 | 115 | 15 | 2.5 |
| MAIS-39-115 | 115 | 120 | 9.7 | 2.5 |
| MAIS-39-115A | 115 | 120 | 15 | 2.5 |
| MAIS-39-120 | 120 | 125 | 5.6 | 2.5 |
| MAIS-39-120A | 120 | 125 | 9.7 | 2.5 |
| MAIS-39-120B | 120 | 125 | 15 | 2.5 |
| MAIS-39-125 | 125 | 130 | 9.7 | 2.5 |
| MAIS-39-125A | 125 | 130 | 15 | 2.5 |
| MAIS-39-130 | 130 | 135 | 15 | 2.5 |
| MAIS-39-135 | 135 | 140 | 15 | 2.5 |
| MAIS-39-140 | 140 | 145 | 9.7 | 2.5 |
| MAIS-39-140A | 140 | 145 | 15 | 2.5 |
| MAIS-39-150 | 150 | 155 | 15 | 2.5 |
| MAIS-39-155 | 155 | 160 | 15 | 2.5 |
| MAIS-39-160 | 160 | 165 | 9.7 | 2.5 |
| MAIS-39-160A | 160 | 165 | 15 | 2.5 |
| MAIS-39-170 | 170 | 175 | 15 | 2.5 |
| MAIS-39-180 | 180 | 185 | 9.7 | 2.5 |
| MAIS-39-180A | 180 | 185 | 15 | 2.5 |
| MAIS-39-190 | 190 | 195 | 15 | 2.5 |
| MAIS-39-195 | 195 | 200 | 15 | 2.5 |
| MAIS-39-200 | 200 | 205 | 15 | 2.5 |
| Order No. | Rod Diameter | Bottom Diameter | Width | Thickness |
| d f8/h9 | D1H8 | L+0.2 | W | |
| MAIS-39-45A | 45..0 | 50 | 9.7 | 2.5 |
| MAIS-39-48 | 48 | 53 | 5.6 | 2.5 |
| MAIS-39-48A | 48 | 53 | 9.7 | 2.5 |
| MAIS-39-50 | 50 | 55 | 5.6 | 2.5 |
| MAIS-39-50A | 50 | 55 | 9.7 | 2.5 |
| MAIS-39-52 | 52 | 57 | 5.6 | 2.5 |
| MAIS-39-52A | 52 | 57 | 9.7 | 2.5 |
| MAIS-39-55 | 55 | 60 | 5.6 | 2.5 |
| MAIS-39-55A | 55 | 60 | 9.7 | 2.5 |
| MAIS-39-56 | 56 | 61 | 5.6 | 2.5 |
| MAIS-39-56A | 56 | 61 | 9.7 | 2.5 |
| MAIS-39-58 | 58 | 63 | 5.6 | 2.5 |
| MAIS-39-58A | 58 | 63 | 9.7 | 2.5 |
| MAIS-39-60 | 60 | 65 | 5.6 | 2.5 |
| MAIS-39-60A | 60 | 65 | 9.7 | 2.5 |
| MAIS-39-63 | 63 | 68 | 5.6 | 2.5 |
| MAIS-39-63A | 63 | 68 | 9.7 | 2.5 |
| MAIS-39-63B | 63 | 68 | 15 | 2.5 |
| MAIS-39-65 | 65 | 70 | 5.6 | 2.5 |
| MAIS-39-65A | 65 | 70 | 9.7 | 2.5 |
| MAIS-39-70 | 70 | 75 | 5.6 | 2.5 |
| MAIS-39-70A | 70 | 75 | 9.7 | 2.5 |
| MAIS-39-70B | 70 | 75 | 15 | 2.5 |
| MAIS-39-75 | 75 | 80 | 5.6 | 2.5 |
| MAIS-39-75A | 75 | 80 | 9.7 | 2.5 |
| MAIS-39-75B | 75 | 80 | 15 | 2.5 |
| MAIS-39-80 | 80 | 85 | 5.6 | 2.5 |
| MAIS-39-80A | 80 | 85 | 9.7 | 2.5 |
| MAIS-39-80B | 80 | 85 | 15 | 2.5 |
| MAIS-39-85 | 85 | 90 | 5.6 | 2.5 |
| MAIS-39-85A | 85 | 90 | 9.7 | 2.5 |
| MAIS-39-90 | 90 | 95 | 15 | 2.5 |
| MAIS-39-90A | 90 | 95 | 5.6 | 2.5 |
| MAIS-39-90B | 90 | 95 | 9.7 | 2.5 |
| MAIS-39-95 | 95 | 100 | 5.6 | 2.5 |
| MAIS-39-95A | 95 | 100 | 9.7 | 2.5 |
| MAIS-39-95B | 95 | 100 | 15 | 2.5 |
| MAIS-39-100 | 100 | 105 | 5.6 | 2.5 |
| MAIS-39-200A | 200 | 205 | 25 | 2.5 |
| MAIS-39-210 | 210 | 215 | 15 | 2.5 |
| MAIS-39-220 | 220 | 225 | 15 | 2.5 |
| MAIS-39-220A | 220 | 225 | 25 | 2.5 |
| MAIS-39-230 | 230 | 235 | 25 | 2.5 |
| MAIS-39-240 | 240 | 245 | 25 | 2.5 |
| MAIS-39-250 | 250 | 255 | 15 | 2.5 |
| MAIS-39-260 | 260 | 255 | 25 | 2.5 |
| MAIS-39-280 | 280 | 285 | 15 | 2.5 |
| MAIS-39-280A | 280 | 285 | 25 | 2.5 |
| MAIS-39-280B | 280 | 288 | 25 | 4 |
| MAIS-39-300 | 300 | 305 | 25 | 2.5 |
| MAIS-39-320 | 320 | 325 | 15 | 2.5 |
| MAIS-39-320A | 320 | 325 | 25 | 2.5 |
| MAIS-39-320B | 320 | 328 | 25 | 4 |
| MAIS-39-350 | 350 | 355 | 25 | 2.5 |
| MAIS-39-360 | 360 | 365 | 15 | 2.5 |
| MAIS-39-360A | 360 | 365 | 25 | 2.5 |
| MAIS-39-360B | 360 | 368 | 25 | 4 |
| MAIS-39-400 | 400 | 405 | 25 | 2.5 |
| MAIS-39-400A | 400 | 408 | 25 | 4 |
| MAIS-39-800 | 800 | 805 | 25 | 2.5 |
| MAIS-39-800A | 800 | 808 | 25 | 4 |
| MAIS-39-1000 | 1000 | 1005 | 25 | 2.5 |
| MAIS-39-1000A | 1000 | 1008 | 25 | 4 |
| MAIS-39-2500 | 2500 | 2505 | 25 | 2.5 |
| MAIS-39-3200 | 3200 | 3205 | 25 | 2.5 |
